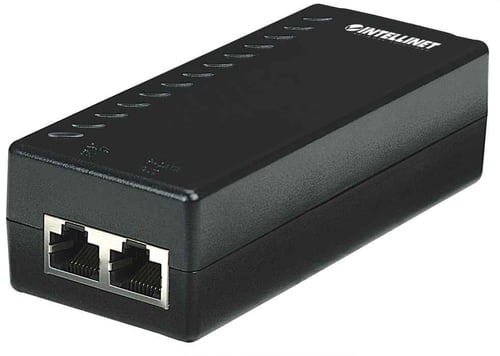

Inyector POE 10/100 Fast Ethernet, Intellinet 524179, 15.4W

Descripción

Estándares
• IEEE 802.3af (PoE)
• IEEE 802.3 (10Base-T Ethernet)
• IEEE 802.3u (100Base-TX Fast Ethernet)

  General

• Medios soportados:
  – 100Base-TX Cat5 UTP/STP RJ45, de 8 pines
• Puertos:
  – 1 puerto de entrada RJ45 de 100 Mbps
  – 1 puerto de salida RJ45 de 100 Mbps para datos y alimentación
  – 1 conector de entrada de de 3 pines
• Funciones de protección:
  – Protección de cortocircuitos
  – Protección de sobrecarga ante corrientes superiores a los 450 mA
  – Protección de Alto voltaje ante voltajes de salida mayores a los 52 V
• Compatibilidad – general: todos los dispositivos PoE compatibles con IEEE 802.3af
• Productos INTELLINET NETWORK SOLUTIONS soportados:
  – Access Point N de Alta Potencia (524735, 524711)
  – Access Point G de Alta Potencia (503082)
  – Splitter PoE (502900)
  – Cámaras IP (550932 NBCC30-IR, 550963 NFC30-IR, 550949 NFC30, 550987 NFD30, 551021 NFC31, 551045 NFC31-IR)
• Certificaciones: FCC Clase B Parte 15, CE 89/336/EEC

  RJ45 Distribución de pines a la entrada

• Pin 1: Rx+ (Recepción de datos)
• Pin 2: Rx- (Recepción de datos)
• Pin 3: Tx+ (Transmisión de datos)
• Pin 4: NC (no conectado)
• Pin 5: NC (no conectado)
• Pin 6: Tx- (Transmisión de datos)
• Pin 7: NC (no conectado)
• Pin 8: NC (no conectado)

  RJ45 Distribución de pines a la salida (Datos + Alimentación)

• Pin 1: Rx+ (Recepción de datos)
• Pin 2: Rx- (Recepción de datos)
• Pin 3: Tx+ (Transmisión de datos)
• Pin 4: -Vdc_return (+) (alimentación [+])
• Pin 5: -Vdc_return (+) (alimentación [+])
• Pin 6: Tx- (Transmisión de datos)
• Pin 7: -Vdc (alimentación [-])
• Pin 8: -Vdc (alimentación [-])

  LEDs

• Alimentación AC (Rojo)
• Canal en estado de Alimentación (Verde)
• Alarma en el canal (Rojo)

  Alimentación

• Entrada: 100 V a 240 V AC, 50 ó 60 Hz
• Salida: 48 V DC / 350 mA
• Consumo de potencia: 19 Watts (máximo)

  Diseño

• Gabinete de plástico (ABS)
• Dimensiones: 120 (Largo) x 50 (Ancho) x 35 (Alto) mm
• Peso: 0.14 kg
• Temperatura de operación: 0°C – 60°C
• Factor de humedad: 10% – 90% RH, sin condensación
• Temperatura de almacenaje: -20°C – 85°C

  El paquete incluye

• Inyector Power Over Ethernet
• Cable de alimentación
• Hoja de instrucciones
