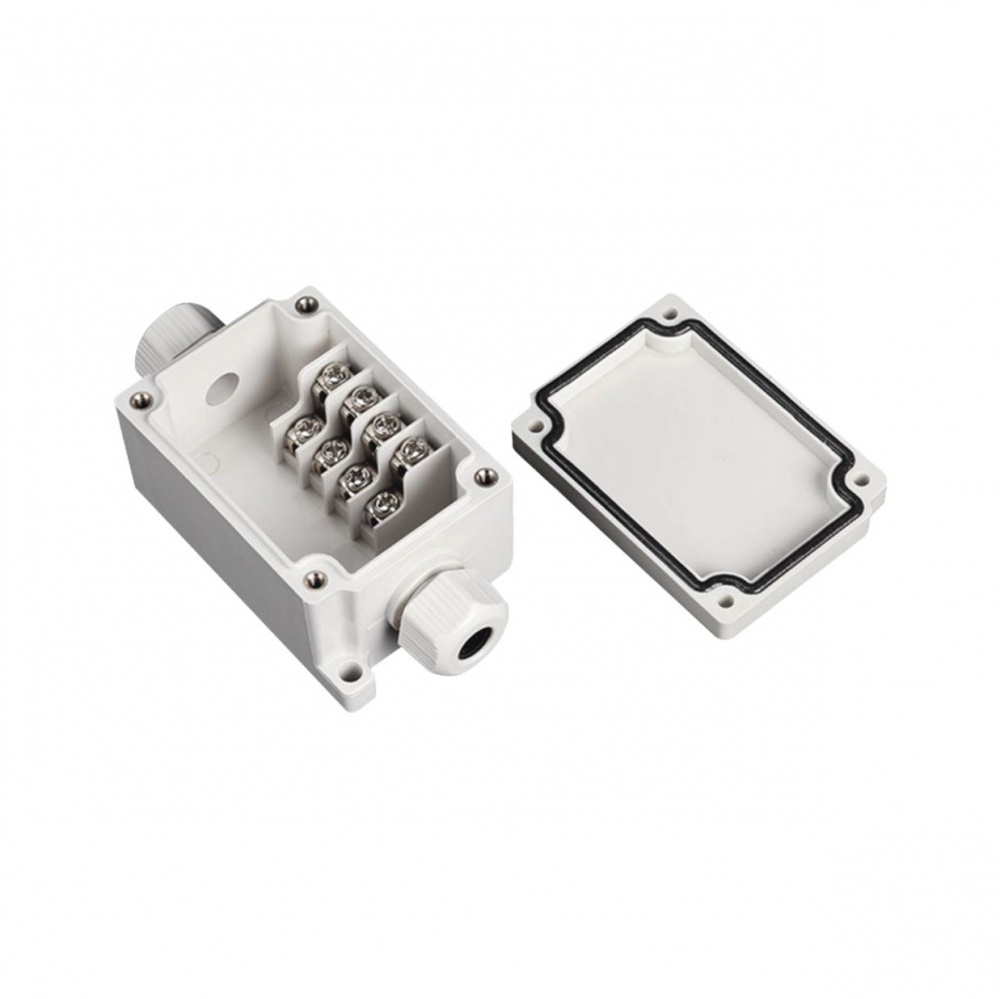

Caja De Conexión Exterior Precision Con Conexión Lateral Para 4 Líneas (Doble Tornillo) Incluye Glándulas / PST-TJ-4P

Name: Caja De Conexión Exterior Precision Con Conexión Lateral Para 4...
SKU: PST-TJ-4P
Availability: InStock

$165.00 IVA Incluido

Valorado en 0 de 5

💳 Paga hasta en 24 cuotas fijas con tu tarjeta de crédito

⚡ Precio exclusivo en línea Oferta válida comprando en pcdigital.com.mx

437 In Stock.

Descripción

Gabinete para exterior con terminales de conexión en paralelo para 4 líneas.

Características destacadas:

Material plástico.
Tamaño: 102 x 50 x 40 mm
Recomendado para calibres 12-22 AWG
Grado de protección: IP66
Rango de temperatura de operación: – 40a + 120℃
Recomendado para uso con:
- Corriente alterna 110 Vca máximo 3 Amp.
- Corriente directa 12 Vcc / 24 Vcc máximo 10 Amp.

Proceso de instalación:

Se retira la tapa del gabinete y se aflojan ambas glándulas opresoras.
Se debe garantizar que el sistema no esté energizado.
Se introducen ambos cables al cuerpo del gabinete cuidando no lastimar el empaque.
Se procede a desforrar cada cable y se coloca la terminal tipo herradura.
Se aflojan los tornillos de las terminales y se procede a colocar uno a uno cada terminal correspondiente y se ajusta dicho tornillo por cada terminal.
Antes de cerrar el gabinete, se debe revisar que no exista contacto entre ambas líneas.
Se procede a ajustar las glándulas y se coloca la tapa del gabinete.

Notas destacadas:

Se recomienda usar terminales tipo herradura para asegurar correcta instalación (no usar cable directo sobre terminal).
El terminado o ponchado de terminales tipo herradura debe realizarse después de introducir el cable al gabinete.
Se recomienda el uso de cable multifilamento para esta aplicación.
